管式加熱爐的一般結構

作者: 興罡石化設備| 時間:2016-09-21 10:49:03 | 點擊次數:752

管式加熱爐一般由輻射室、對流室及煙囪等組成。煉廠常用的圓筒爐,其結構如圖7一l所示,主要由圓筒形的輻射室(爐膛)、矩形的對流室及煙囪等構成。
輻射室和對流室內分別裝有輻射爐管和對流爐管。在鋼制圓筒形輻射室的內壁,襯有耐火磚和絕熱磚。輻射爐管在爐膛圓周方向上排成一圈垂直安裝,用回彎頭相連接。爐底裝有燃燒器,燃料通過燃燒器噴入爐膛燃燒并放出熱量,被爐管內的原料所吸收。
圓筒爐的輻射室又被稱為爐膛或燃燒室,它是通過火焰和高溫煙氣進行輻射傳熱的主要場所,直接受到火焰和高溫煙氣的沖刷,溫度很高,必須充分考慮所用材料的強度和耐熱性。

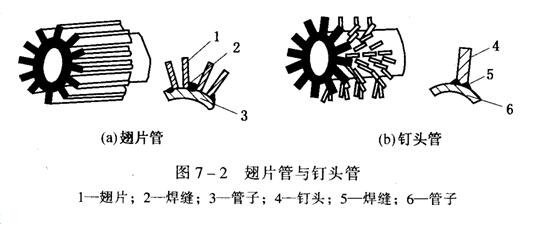

矩形的對流室安裝在圓筒體輻射室的上方。對流爐管采用多層水平安裝,用回彎頭相互連接。工作時從輻射室進入對流室的高溫煙氣以較大的流速沖刷對流爐管,與管內原料進行有效的對流傳熱。為了提高對流傳熱效率,對流爐管常采用釘頭管或翅片管,其結構如圖7—2所示。

對流爐管常采用釘頭管或翅片管

對流室*下一層的爐管稱遮蔽管,它*先受到輻射室煙氣的沖刷,溫度很高,當對流爐管采用釘頭管或翅片管時,遮蔽管仍用光管,避免吸熱過多燒壞爐管。
煙囪的作用是將爐膛內的煙氣排人大氣。煙囪安裝在對流室的上部,在鋼制筒體內用耐火材料和保溫材料進行襯里,避免煙囪散熱和煙氣對筒體的腐蝕。
加熱爐采用自然通風時,煙囪產生的抽力將外部空氣吸人爐內,提供燃料燃燒時所需的氧氣。為調節煙囪的抽力,煙囪上裝有煙道擋板
